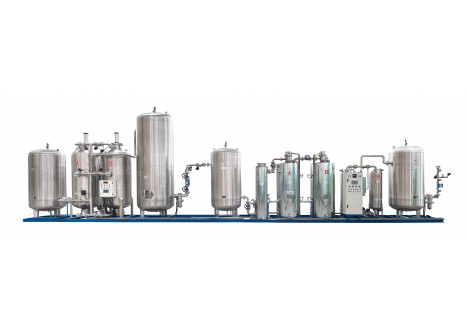

TYN-C氮气加碳纯化装置
产品名称: TYN-C氮气加碳纯化装置
产品编号:SN203293
更新时:2017-08-29
供应商家:
浏览次数: 3154
在一定温度下,氮气中的余氧与碳催化剂发生氧化反应,生成二氧化碳,化学反应式:C+O =CO ,使氮气中2 2的氧含量≤5PPm,再经变压吸附工艺除去CO及水份,再经精过滤除去氮气中的颗粒杂质,得到99.9995%纯度以2上的氮气。燃烧型氮气纯化装置的催化剂为消耗型,装置累计运行一段时间后需要添加,其最大的特点为不需要配备 氢气源及出口氮气中不含氢,本装置需按氮气产量的1.1倍配置原料氮气,原料氮气的纯度一般为99.9%,其运行成 本最理想。
TYN-CA型为单脱氧塔流程,用户添加催化剂时需停机适当时间,适用于连续可间断使用的用户。
TYN-CB型为双脱氧塔流程,用户添加催化剂时不需停机,可在设备连续运转条件下添加催化剂,适用于连续 不间断使用的用户。
采用高效碳催化剂,工艺先进,稳定性好,氮气纯度高。
氮气中不含氢,适用于对氢、氧有严格要求的场所。
脱氧器及加热器采用耐高温材质,安全可靠。
装置中增加的预热器,可回收脱氧器中的脱氧后氮气的热量,可节约能耗约30%以上。
除CO 及深度脱水采用的吸附式干燥机,吸附容量大,吸附时间长,能耗低。
吸干机采用德国西门子进口PLC控制,安全可靠。
双脱氧塔结构一用一备,可在连续使用情况下添加催化剂,满足用户的连续不停机使用。
双热器采用一用一备设计,保证加热温度的同时提高了可靠性。
脱氧塔内碳催化剂使用完后无杂质和碳粉残留,无需吹扫,可直接添加碳催化剂。
配备自动联锁放空,多种故障报警。
氮气产量:10~800Nm /h 氮气纯度:≥ 二氧化碳含量:≤ PPm
压力降:0.1Mpa 氧含量: 99.9995% 5 ≤5PPm 氮气常压露点:-60℃
